Decel Lights Kit – Formula-D Style für dein RC-Driftauto

Beschreibung

Das Decel Lights Kit bringt euch den Formula-D Style für eurer 1:10 RC-Driftauto. Die Decel Lights werden seitlich in der Windschutzscheibe verbaut und zeigen an, ob das Auto gerade beschleunigt (LED-Farbe grün), leicht bremst (LED-Farbe gelb), stark bremst (LED-Farbe rot) oder weder Gas noch Bremse betätigt werden (LED-Farbe blau).

Weiterhin hat das Decel Lights Kit die folgenden Funktionen:

• Bremslicht (nur 1 Ausgang statt 2)
• Abblendlicht
• Auspuffblitz (auch Backfire genannt)

A) Funktionen

Was kann das Decel Lights Kit genau? Die Lichtsteuerung wird mit dem Gaskanal des Empfängers verbunden und steuert so die folgenden Funktionen:

• Gas geben (kein Vollgas):
  • die angeschlossenen LEDs am Stand-/ Abblendlichtausgang leuchten mit voller Helligkeit
  • das Decel Light zeigt grüne LEDs an, je nachdem wieviel Gas man gibt
• beim schnellen Gas wegnehmen:
  • die angeschlossenen LEDs am Auspuffblitzausgang simulieren Auspuffflammen (auch Backfire genannt)

• beim Bremsen:
  • die angeschlossenen LEDs am Bremslichtausgang leuchten mit voller Helligkeit
  • das Decel Light zeigt gelbe LEDs an wenn leicht gebremst wird
  • das Decel Light zeigt rote LEDs (alle) an wenn stärker gebremst wird

• beim Rückwärts fahren (zweimal Bremsen):
  • die angeschlossenen LEDs am Bremslichtausgang leuchten mit voller Helligkeit

• Auto abstellen (Auto steht für 5 Sekunden ohne dass Gas oder Bremse betätigt werden)
  • die angeschlossenen LEDs am Stand-/ Abblendlichtausgang leuchten gedimmt



Die Neutralposition vom Gaskanal muss bei der ersten Inbetriebnahme eingelernt werden (siehe Anleitung im Downloadbereich). Die für die Auspuffflammen benötigte Vollgasstellung wird beim Fahren automatisch erkannt.

Decel Lights Kit ist kompatibel zu den Leuchtmodulen und LED-Sets von rc-tronics.de. Pro Ausgang kann entweder ein LED-Set oder ein Bremslichtstreifen angeschlossen werden.

Beim Anschluss der optional erhältlichen LED-Sets ist kein weiterer Vorwiderstand notwendig. Der Anschluss der Decel Lights erfolgt über die mitgelieferten Kabel.



B) Technische Daten

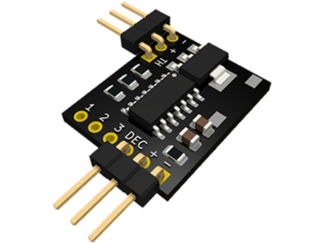

Maße der Steuerplatine: Maße der Decel Lights (ohne Stecker): Gewicht: Spannungsversorgung: max. Anzahl LEDs pro Ausgang:

17 x 20 x 5 (mm) 10 x 56 x 3 (mm) 5g 6 – 30 (V) 1 weißes LED-Set oder 2 LED-Sets einer beliebigen anderen Farbe oder ein Leuchtmodul. Der Ausgang kann bis 40mA bei 5V.

C) Bedienungsanleitung

Die Anleitung zum Decel Lights Kit kann bald im Downloadbereich heruntergeladen werden.
