[RC-Lights+] – Modern Line

29,95

Bedienungs-/ Anschlussanleitung



Lieferumfang: Lichteinheit mit Klebepad für die Montage

Auswahl zurücksetzen
Artikelnummer: [RC-Lights+]ML1.1 Kategorie:

Beschreibung

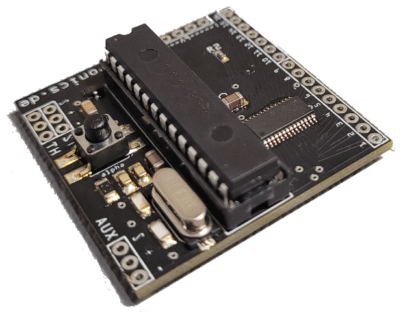

Die Lichteinheit [RC-LIGHTS+] steuert die bereits eingebaute Beleuchtung im RC-Car und bildet damit die Basis für eine realistische Beleuchtung. Mit vorkonfigurierten 16 Ausgängen setzt [RC-LIGHTS+] dabei neue Maßstäbe. [RC-LIGHTS+] verarbeitet die Signale, die der Empfänger von der Funkfernbedienung erhält, und steuert so die einzelnen Ausgänge.

A) Funktionen

Was kann [RC-LIGHTS+] genau? Anhand der Gas-/Brems-/Lenkradstellung der Funkfernbedienung leuchten/blinken verschiedene LEDs. Hier die Funktionen im Überblick:

  • Ruhezustand: (weder Gas noch Bremse wird betätigt):
    • Standlicht, Rücklicht, Kennzeichenbeleuchtung, Seitenmarkierungsleuchten und Innenraumbeleuchtungen leuchten (=Grundbeleuchtung)
    • Zusätzlich blinkt der Warnblinker
  • Gas geben (kein Vollgas):
    • alle LEDs der Grundbeleuchtung leuchten
    • zusätzlich geht das Abblendlicht an
    • der Warnblinker geht aus
  • Vollgas:
    • alle LEDs wie beim Gas geben
    • das Fernlicht leuchtet zweimal kurz auf (Lichthupe)
  • nach Vollgas:
    • Auspuffflammen werden simuliert (bei verbauten LEDs im Auspuff)
  • beim Bremsen:
    • alle LEDs wie beim Gas geben
    • zusätzlich gehen Bremslichter an
  • beim Rückwärts fahren (zweimal Bremsen):
    • alle LEDs wie beim Gas geben
    • zusätzlich geht das Rückfahrlicht an (bleibt an bis wieder Gas gegeben wird)
  • Auto abstellen (Auto steht für 5 Sekunden ohne dass Gas oder Bremse betätigt werden)
    • Standlicht, Rücklicht, Kennzeichenleuchte, Seitenmarkierungsleuchten und Innenraumbeleuchtungen leuchten, Warnblinker blinkt (=Grundbeleuchtung)
    • wenn die Lenkung in dieser Zeit betätigt wird, dann blinkt der Blinker in die entsprechende Richtung (nur bei angeschlossenem Lenksignal)

[RC-LIGHTS+] passt sich der individuellen Vollgaseinstellungen an. Die Neutralposition vom Gas- und Lenkkanal muss bei der ersten Inbetriebnahme eingelernt werden (siehe Anleitung im Downloadbereich). Die für die Auspuffflammen benötigte Vollgasstellung wird beim Fahren automatisch erkannt.

Die Blinkfrequenz bei Warn- bzw. Blinker rechts oder links ist über einen Zufallsgenerator gesteuert. Nebeneinander stehende Autos mit [RC-LIGHTS+] blinken somit mit unterschiedlicher Blinkfrequenz – eben wie in der Realität.

B) Lichtpakete

Um die Steuerung noch realistischer wirken zu lassen, gibt es folgende Lichtpakete (muss bei der Bestellung angeben werden):

[RC-LIGHTS+] – Modern Line <– hier geht’s zum Shop

Das Einschalten der Lichter für Abblendlicht, Fernlicht, Bremslicht, Blinker und Rückfahrlicht
ist dem Verhalten von modernen Autos nachempfunden. Wie in der Realität werden die LEDs sofort mit voller Helligkeit eingeschaltet.

[RC-LIGHTS+] – Classic Line <– hier geht’s zur Classic Line

Das Einschalten der Lichter für Abblendlicht, Fernlicht, Bremslicht, Blinker und Rückfahrlicht ist dem Verhalten von älteren Autos nachempfunden. Wie im Zeitalter der Halogen- und Glühlampen kann man bei genauem Beobachten einen Anstieg der Helligkeit beobachten. Gleiches gilt für das Ausschalten der jeweiligen LED.

[RC-LIGHTS+] – Flash Line <– hier geht’s zur Flash Line

Die “Flash Line” ist eine eher unrealistische Beleuchtung wie sie bei Show-Cars zum Einsatz kommt. Alle angeschlossenen LEDs blitzen per Zufall auf – auch bei Stillstand des Autos. Dies gilt NICHT für das Bremslicht und die Auspuffflammen. Diese behalten ihre gewohnte Funktion.



Vorstellung der Lichtpakete Modern-Line und Classic-Line:

Weitere individuelle Lichtprogramme können gern auf Anfrage erstellt werden.

C) Modi

Bei den Lichtpaketen „Modern-Line“ und „Classic-Line“ können verschiedene Modi für die Kombination aus Abblend- und Standlicht sowie Rück- und Bremslicht ausgewählt werden (muss bei der Bestellung angeben werden). Zusätzlich kann auch ein US-Modus ausgewählt werden.

Das Lichtmodul ist in verschiedenen Lichtmodis verfügbar.

US-MODUS:

Beim US-Modus wird das Blinken im Stand zusätzlich über das Bremslicht ausgegeben (roter Blinker). Beim Fahren bleibt der Blinker dauerhaft eingeschaltet (Positionslicht) und blinkt im Stand.

Das gewünschte Lichtpaket und die verschiedenen Modi müssen bei der Bestellung angegeben werden. Die verschiedenen Varianten lassen sich nachträglich nicht umstellen!



D) Technische Daten

  • Maße:
  • Gewicht:
  • Spannungsversorgung:
  • max. Anzahl LEDs pro Ausgang:
40 x 42 x 16 (mm)
15g
6 – 30 (V)
4Stück

E) Bedienungsanleitung

Die Anleitung zu [RC-LIGHTS+] kann im Downloadbereich heruntergeladen werden.

Zusätzliche Information

Gewicht 15 g
Größe 42 × 40 × 16 mm
